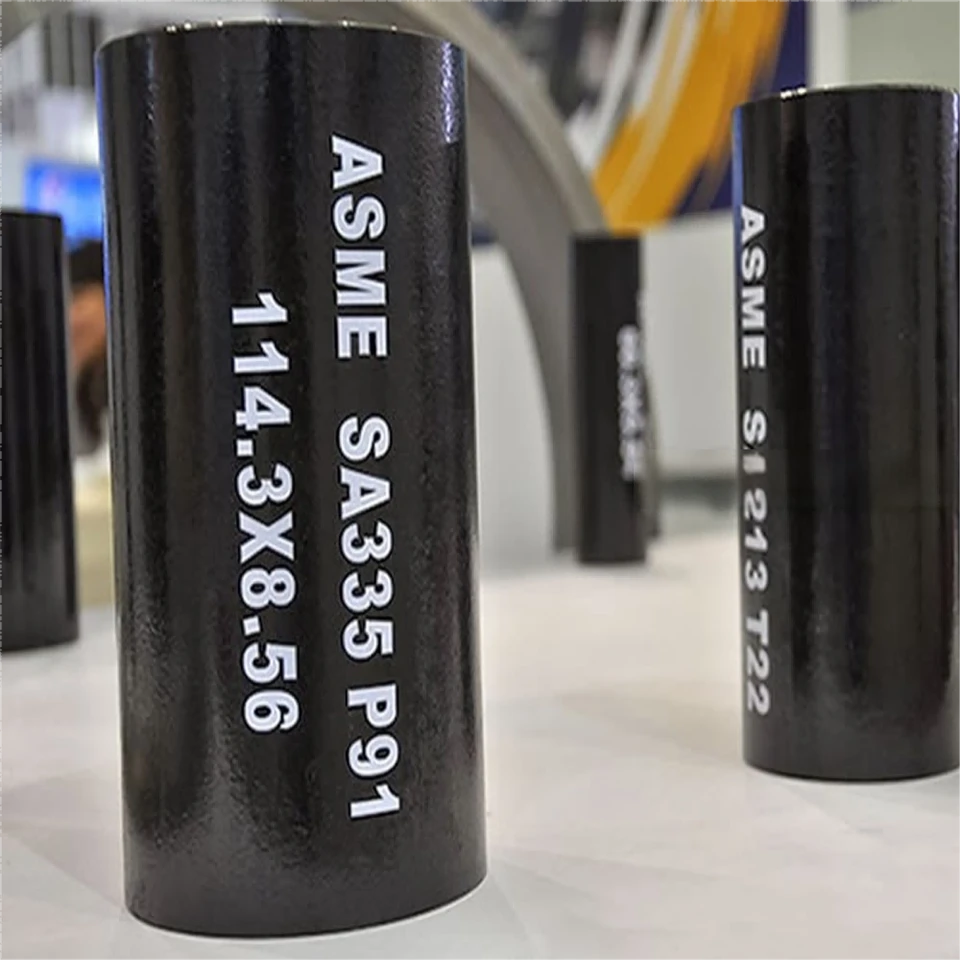

Som en betroet leverandør af-højtydende legeringsrørløsninger er vi specialiseret iASTM A335 klasse P91 rør(i overensstemmelse medASME SA335 P91), en avanceretkrom-molybdæn-vanadium sømløst legeret stålrørudviklet til applikationer med ekstrem høj-temperatur og-højt tryk. Med en optimeret kemisk sammensætning inkl8,0-9,5 % krom, 0,85-1,05 % molybdæn, og styrket af mikro-legeringselementer som f.eksVanadium (0,18-0,25 %)ogNiobium (0,06-0,10 %), denne karakter leverer eneståendekrybestyrke, termisk træthedsbestandighed, og langtids-strukturel stabilitet ved temperaturer op til 650 grader (1200 grader F). Bredt specificeret i moderne ultra-superkritiske kraftværker, varmevekslere og raffinaderioverførselslinjer,P91 legeret rørgiver betydelige fordele i forhold til konventionelle kvaliteter som P22, hvilket muliggør tyndere vægdesign og forbedret driftseffektivitet. VoresASTM A335 P91 sømløse rører fremstillet efter strenge kvalitetsstandarder, med fuld sporbarhed og understøttende dokumentation for global projektoverholdelse.
01
Høj kvalitet
02
Avanceret udstyr
03
Professionelt team
04
Kundeservice
Produktbeskrivelse
ASTM A335 Grade P91 er et chrom-molybdænlegeret stål forbedret med elementer som vanadium, niobium (columbium) og nitrogen, som tilsammen bidrager til dets overlegne høje-temperaturydelse. Materialesammensætningen omfatter kontrollerede mængder af kulstof, mangan, fosfor, svovl, silicium, chrom, molybdæn, vanadium, nitrogen, nikkel, aluminium, niobium, titanium og zirconium.
P91 rør fås i både sømløse og svejsede former. Sømløse rør er ekstruderet fra en enkelt billet, hvilket sikrer ensartet struktur og forbedret trykintegritet. Svejste rør, inklusive dem, der er fremstillet som ERW (Electric Resistance Welded) typer, er fremstillet af strimmel eller plade, med langsgående eller spiralsvejseteknikker, der anvendes til at danne rørlegemet.
De mekaniske egenskaber af ASTM A335 P91 omfatter en minimum flydespænding på 415 MPa og en minimum trækstyrke på 585 MPa, hvilket gør den velegnet til høje-tryk og høje-temperaturer i kraftproduktion og petrokemiske industrier.
For detaljerede oplysninger om Alloy Steel P91 ERW Pipe specifikationer eller for at anmode om et tilbud, er du velkommen til at kontakte os. Vi er klar til at understøtte dine projektbehov med pålidelige produkter og konkurrencedygtige priser.
ASME SA335 Grade P91 Legeret stålrør Specifikationsformat
| Størrelse i tomme | 1/8NB TIL 24NB tomme |
| ASTM standarder | ASTM A 335 og ASME SA 335 |
| Type | Sømløse rør |
| Specialiseret i størrelse | Stor diameter størrelse |
| Diagram over ydre dimensioner | 19,05 millimeter – 114,3 millimeter |
| Vægtykkelsesskema | 2,0 millimeter – 14 millimeter |
| Længde i millimeter | max 16000 millimeter |
| Skemadiagram | Planlæg 20 - XXS op til 250 millimeter thk. |
| Rørform | Rund, rektangulær, firkantet, hydraulisk osv. |
| Længde | Enkelt, dobbelt tilfældigt og skåret i længde. |
| Rør & Rørende | Almindelig, skrå, trædeflade. |
Kemiske egenskaber for ASTM A335 Gr P91 svejset rør
| C, % | Mn, % | P, % | S, % | Si, % | Cr, % | måned, % | V, % | N, % | Ni, % | Al, % | Nb, % |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.08-0.12 | 0.3-0.6 | 0,02 maks | 0,01 maks | 0.2-0.5 | 8.0-9.5 | 0.85-1.05 | 0.18-0.25 | 0.03-0.07 | 0,4 maks | 0,04 maks | 0.06-0.10 |
Mekaniske og fysiske egenskaber af legeret stål P91 ERW-rør
| Trækstyrke, MPa | A335 P91 Udbyttestyrke, MPa | Forlængelse, % | A335 P91 Hårdhed, HB |
|---|---|---|---|
| 585 min | 415 min | 20 min | 250 maks |
Sammenligning med andre ASTM A335-kvaliteter
| ASTM A335 karakterer | BSi-ækvivalent Ref. | Materiale fokus |
|---|---|---|
| Gr. P5 | 3604/625 | 5% Cr 1/2% Mo |
| Gr. P9 | 3604/629 | 9% Cr 1% Mo |
| Gr. P11 | 3604/621 | 1 1/4 % Cr 1/2 % Mo |
| Gr. P12 | 3604/620 | 1% Cr 1/2% Mo |
| Gr. P22 | 3604/622 | 2 1/4% Cr 1% Mo |
| Gr. P91 | N/A (Moderne CSEF) | ~9 % Cr 1 % Mo + V, Nb, N (ændret) |
ASTM A335 P91 rørstørrelsesskema
| OD(mm) x Thk(mm) | OD(mm) x Thk(mm) | OD(mm) x Thk(mm) |
|---|---|---|
| 38.1 x 3.2 | 57.0 x 4.9 | 76.2 x 4.0 |
| 38.1 x 4.0 | 57.0 x 6.3 | 76.2 x 5.0 |
| 38.1 x 6.3 | 57.0 x 7.9 | 76.2 x 6.3 |
| 42.4 x 3.2 | 60.3 x 3.2 | 82.5 x 4.5 |
| 42.4 x 4.0 | 60.3 x 3.6 | 88.9 x 3.2 |
| 44.5 x 3.2 | 60.3 x 5.0 | 88.9 x 3.6 |
| 44.5 x 6.3 | 63.5 x 3.2 | 88.9 x 4.0 |
| 48.3 x 3.2 | 63.5 x 3.6 | 101.6 x 3.6 |
| 48.3 x 3.6 | 63.5 x 4.0 | 101.6 x 4.5 |
| 50.8 x 4.5 | 63.5 x 6.3 | 101.6 x 6.3 |
| 51.0 x 3.2 | 63.5 x 7.9 | 114.3 x 3.6 |
| 51.0 x 3.6 | 70.0 x 3.2 | 114.3 x 5.0 |
| 51.0 x 6.3 | 70.0 x 3.6 | 139.7 x 4.0 |
| 57.0 x 3.2 | 70.0 x 6.3 | 139.7 x 5.0 |
| 57.0 x 3.6 | 76.2 x 3.6 | 139.7 x 6.3 |
Legeret stål P91 sømløs rør vægtykkelse
| NPS [DN] Designator | Tolerance, % fra specificeret | |
|---|---|---|
| Over | Under | |
| 1/8 til 2 1/2 [6 til 65] inkl., alle t/D-forhold | 20.0% | 12.5% |
| Over 2 1/2 [65], t/D < eller=5 % | 22.5% | 12.5% |
| Over 2 1/2 [65], t/D > 5 % | 15.0% | 12.5% |
| (t=specificeret vægtykkelse; D=specificeret udvendig diameter) | ||
Ofte stillede spørgsmål (FAQ): ASTM A335 Grade P91 / ASME SA335 P91 Legeret stålrør
Spørgsmål 1: Hvad er den vigtigste fordel ved at bruge ASTM A335 P91 i forhold til andre chrome-moly-kvaliteter som P22 eller P9?
A:Den primære fordel ved P91 er densvæsentlig højere styrke ved høje temperaturer. På grund af sin avancerede kemiske sammensætning (inklusive vanadium, niobium og nitrogen) tilbyder P91 overlegenkrybestyrkeogtermisk træthedsbestandighed. Dette giver mulighed for design af rørsystemer medtyndere vægtykkelsersammenlignet med P22 eller P9, hvilket fører til materialeomkostningsbesparelser, reduceret vægt og lavere termiske spændinger, især i ultra-superkritiske kraftværker og høj-rørledninger.
Q2: Hvad er den komplette kemiske sammensætning af ASTM A335 P91?
A:P91 er en kompleks legering med en omhyggeligt afbalanceret sammensætning for optimal ydeevne:
Chrom (Cr): 8.00 - 9.50%
Molybdæn (Mo): 0.85 - 1.05%
Vanadium (V): 0.18 - 0.25%
Niobium (Cb/Columbium): 0.06 - 0.10%
Nitrogen (N): 0.030 - 0.070%
Kulstof (C): 0.08 - 0.12%
Mangan (Mn): 0.30 - 0.60%
Silicium (Si): 0.20 - 0.50%
Nikkel (Ni):Mindre end eller lig med 0,40 %
Aluminium (Al):Mindre end eller lig med 0,02 %
Fosfor (P):Mindre end eller lig med 0,020 %
Svovl (S):Mindre end eller lig med 0,010 %
Q3: Hvad er de mindste mekaniske egenskaber for A335 P91-rør?
A:De garanterede mindste mekaniske egenskaber i henhold til standarden er:
Trækstyrke:585 MPa (85.000 psi)
Udbyttestyrke:415 MPa (60.000 psi)
Q4: Hvad er forskellen mellem sømløst og svejset P91-rør?
A:Forskellen ligger i fremstillingsprocessen:
Sømløs P91 (ASTM A335):Fremstillet ved at gennembore en solid billet, hvilket resulterer i et homogent rør uden langsgående svejsning. Dette er det foretrukne valg til de mest kritiske-højtryksapplikationer.
Svejset P91 (f.eks. ASTM A691):Formet af plade eller plade og svejset på langs (ERW eller SAW). Selvom svejsesømmen er omkostnings-effektiv for store diametre, er svejsesømmen et kritisk område, der kræver omfattende ikke-destruktiv test (NDT) for at sikre integritet.
Q5: Hvad er de korrekte standarder for P91 fittings, flanger og plade?
A:For et fuldt kode-kompatibelt P91-rørsystem skal du angive disse matchende materialestandarder:
Rørfittings (albuer, T-stykker): ASTM A234 WP91
Flenger og smedede fittings: ASTM A182 F91
Stålplade til fremstilling: ASTM A387 klasse 91
Q6: Hvorfor er varmebehandling så kritisk for P91-materiale?
A:P91 kræver en præcisNormalisering (ved 1040-1080 grader) og temperering (ved 730-780 grader)varmebehandling for at udvikle sin unikkehærdet martensitisk mikrostruktur. Denne struktur er ansvarlig for dens høje-styrke- og krybe--egenskaber. Forkert varmebehandling vil resultere i fejlslagne mekaniske test og stærkt reduceret levetid.
Q7: Hvad er de specifikke svejseudfordringer med P91, og hvilke procedurer er påkrævet?
A:Svejsning P91 er meget kompleks på grund af dens hærdbarhed. Det kræver:
Streng for-opvarmning og interpass kontrol:For at forhindre revner.
Præcis udvalg af fyldmetal:Typisk ER90S-B9 til TIG eller E9015-B9 til SMAW.
Obligatorisk efter-Weld Heat Treatment (PWHT):Skal udføres umiddelbart efter svejsning inden for et strengt temperaturområde (~760 grader) for at temperere svejsezonen og opnå den nødvendige sejhed.
Kontrollerede kølehastigheder:Efter svejsning og før PWHT.
Q8: Hvilke certificeringer og test giver du dine P91-rør?
A:Vi leverer alt materiale med en fuldMaterialetestcertifikat (MTC)i henhold til EN 10204 3.1/3.2, som omfatter certificeret kemisk analyse og mekaniske testresultater. Standard hydrostatisk test er inkluderet, og vi kan levere yderligere NDE certificeringer som f.eksUltralydstest (UT)ogRadiografisk test (RT)i henhold til projektets krav.
Q9: I hvilke applikationer bruges A335 P91 mest?
A:P91 er det foretrukne materiale til de mest krævende applikationer med høj-energi, herunder:
Main Steam Lines & Hot Reheat Linesi ultra-superkritiske kraftværker.
Højtrykskedelkomponenter.-og overskrifter.
Kritisk rørføringi petrokemiske og procesindustrier med ekstreme temperatur-/trykforhold.
Q10: Understøtter dine P91-produkter overholdelse af internationale koder for trykudstyr?
A:Absolut. Vores materialer og omfattende dokumentation er designet til at understøtte din overholdelse af vigtige internationale koder og direktiver, herunderASME-kedel- og trykbeholderkode, den europæiskeDirektivet om trykudstyr (PED 2014/68/EU), og andre regionale standarder, der sikrer global projektaccept.
